ボルスターと金型

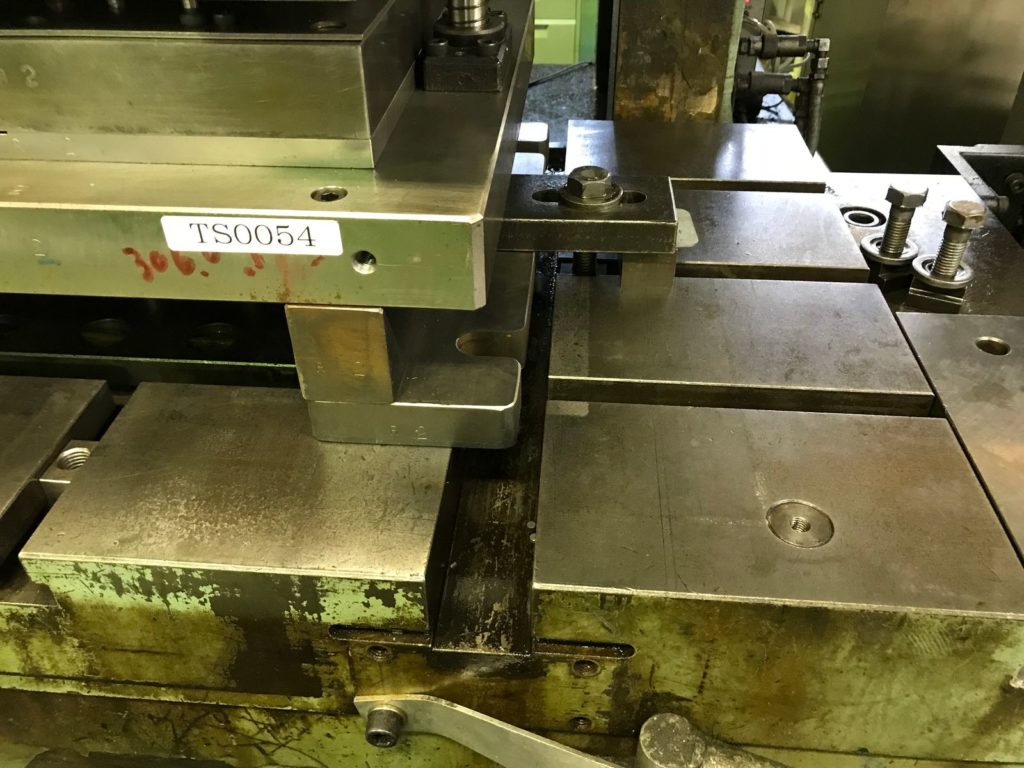

ボルスターはプレス機の下テーブルのことで金型を取り付けるための溝が規則正しく切られています。大きい金型を使用する頻度が高いプレス屋さんはダイリフターが取付けられる溝が追加で切ってあることがあります。ダイリフターは重い金型をローラーで滑らして乗せることができる大変便利な補助装置です。画像はダイリフターは付いていないのですがダイリフター溝だけあるボルスターです。金型側のU溝位置がダイリフター溝にかかっていてボルト止めできない状態で完全な設計ミスになります。お客様には大変ご迷惑をおかけいたしました。打合せ・プレス仕様確認の大切さを感じる出来事でした。
