金型の焼入れ

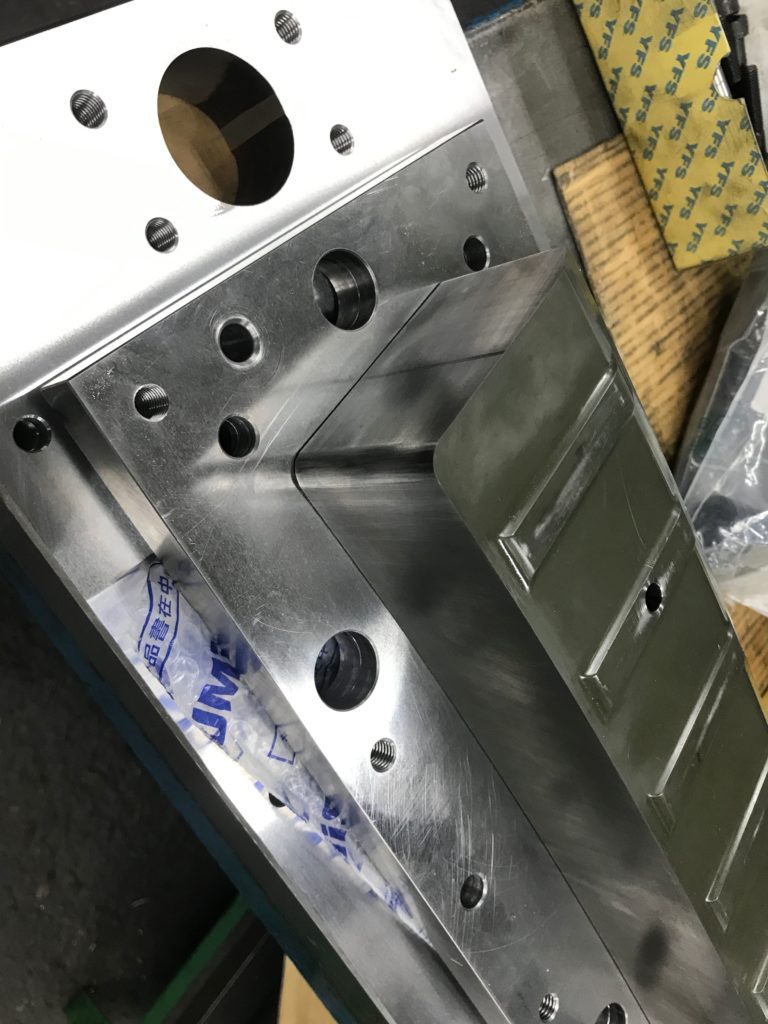

プレス金型は基本的には硬い板(鉄・軽金属・樹脂を含む)を切断・成形加工するため、主要部品(ダイ・パンチ他)を焼入れ(熱処理)します。弊社でも様々な金型鋼種を熱処理メーカーにお願いしていますが様々な問題点があります。弊社での代表的なトラブルとして焼入れによる形状の変寸(精密に加工したものが変形する)があります。熱処理による変寸が少ない鋼種を使用しているのですが想定以上の変化をしてしまい金型を組む際に調整作業が伴います。弊社で採っている工程が調整が必要な焼入れ済み部品をマシニングセンタで形状再加工することで変形を修正します。昔とは違いエンドミルの性能が良いので焼入り済み部品を直接加工をすることができます。従来であれば形彫り放電加工で修正作業を行っていて時間と電極製作の手間がかかっていました。熱処理による変形は製品形状・鋼材の圧延方向・母材の状況などによって様々な変化をしているので調整対応が金型作りでとても重要な要素になっています。上記内容は3D形状や外形が異形の場合で各社対応が違うと思いますが、研磨できる形状は研削盤で調整しています。
